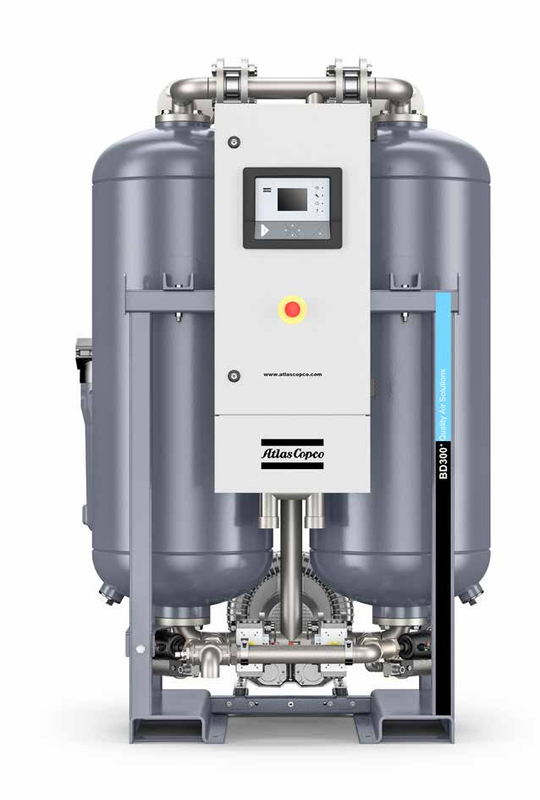

BD 100+-300+ Atlas des séchoirs à air pour le traitement de l'air

ATLAS BD 100+-300+ Sécheuses d'air déséchanteuses

Cliquez pour ouvrir notre catalogue:Le séchoir + le séchoir + l'antwerp + le dépliant + EN+2935093945.pdf...

Comment fonctionnent les séchoirs?
Les séchoirs à séchage sont constitués de deux tours remplies de séchage. L'air comprimé humide passe directement à travers la substance, qui adsorbe l'humidité.Le sécheur a une capacité d'adsorption finie avant d'être séché.D'où la conception des tours jumelles, pendant qu'une tour assèche l'air, l'autre se régénère.

Atlas propose deux types de séchoirs à séchage, la série BD+ de séchoirs à purge à souffleur (zéro) et la série CD(+ de séchoirs à séchage sans chaleur.La différence réside dans leur processus de régénération.

1À sécher.
L'air comprimé humide circule vers le haut à travers le sécheur adsorbant de bas en haut (1).

2. Régénération
Séchoirs à séchage à l'aide de déshydrants sans chaleur ¢ CD+:
L'air sec provenant de la sortie de la tour de séchage est élargi à la pression atmosphérique et expédié à travers le sécheur saturé, ce qui fait sortir l'humidité adsorbée (2 et 4).
Après désorption, la soupape de soufflage est fermée et le récipient est pressurisé.

Les appareils de séchage à purgeurs à souffleur (zéro)
Le souffleur (5) prend l'air ambiant et le souffle à travers le chauffage extérieur (6).

3. refroidissement (BD+)
BD+ avec purge:
Après la phase de chauffage, le sécheur est refroidi par expansion de l'air comprimé sec à partir de la sortie du récipient adsorbant
la tour réactivée à chaud.

BD+ avec zéro purge:
Après la phase de chauffage, le souffleur absorbe l'air ambiant et l'envoie de bas en haut à travers la tour réactivée.

4Je passe.
Après régénération, le séchage passe de la tour saturée à la tour régénérée (3).

BD 100+-300+
Performance supérieure et rentabilité

1 Séchage de qualité

• Le sécheur à gel de silice à haute adsorption nécessite moins d'énergie de réactivation que les autres sécheurs.
• Le lit de séchage à deux couches avec une couche inférieure résistante à l'eau protège la couche supérieure haute performance.
• Points de rosée sous pression de -40°C/-40°F comme standard (-70°C/-100°F optionnel).
• Jusqu'à 30% de déshydrateur supplémentaire pour une performance constante même dans des conditions difficiles telles que des températures élevées et des surcharges temporaires.

2 vannes en acier inoxydable
Les soupapes papillons en acier inoxydable à haute performance avec actionneurs assurent une longue durée de vie.

3 Chauffe-eau à faible densité de puissance
• La conception en acier inoxydable prolonge la durée de vie.
• Le chauffage est installé dans un tuyau isolé pour une installation écoénergétique.
• Des récipients isolés sont disponibles en option pour réduire davantage les pertes de chaleur et augmenter l'efficacité globale (standard sur le modèle -70 °C/-100 °F).

Pièces galvanisées avec connexion par brides
• Les tuyaux à brides simplifient l'entretien et réduisent le risque de fuite.
• La dimension des tuyaux est optimisée pour assurer une faible chute de pression pour une économie d'énergie maximale.

5 Filtres
• Un préfiltre empêche la contamination par l'huile pour prolonger la durée de vie du sécheur.
• Un post-filtre protège le réseau d'air de la poussière de séchage et de la contamination du réseau.
• Peut être monté directement sur l'entrée et la sortie du séchoir pour une baisse de pression faible.
• Facile à assembler et à entretenir, pas besoin de raccords de tuyauterie et de filtres supplémentaires.

6 Système de contrôle et de surveillance avancé
• Installé dans une cabine IP54 pour faciliter le câblage et la sécurité.
• surveille tous les paramètres pour assurer une fiabilité maximale.

7 Changement dépendant du point de rosée
• Surveillance du point de rosée sous pression réelle (hygromètre).

• Points de rosée sous pression (et alarme).
• Le séchoir ne passera à la tour suivante que lorsque le séchage sera saturé, tel que mesuré par le capteur de point de rosée.entraînant une réduction significative de la consommation d'énergie.

8 Conception robuste et compacte
• Cadre standard, comprenant des emplacements de chariot élévateur et des yeux de levage pour une manipulation facile.
• Les récipients larges assurent une faible vitesse d'air et un temps de contact plus long.
• Les brides reliant les vaisseaux sont intégrées dans les coques supérieure et inférieure, ce qui réduit la hauteur totale de l'unité.

Spécifications techniques

Spécifications techniques

Conditions de référence BD +: Données de performance selon la norme ISO 7183:2007.
Température d'entrée d'air du compresseur: 35°C/100°F.
Humidité relative à l'entrée: 100%.
Conditions de référence BD + ZP (purge zéro):
Données de performance selon ISO 7183:2007.
Température de l'air ambiant: 25°C/77°F.
Humidité relative de l'air ambiant: 60%
