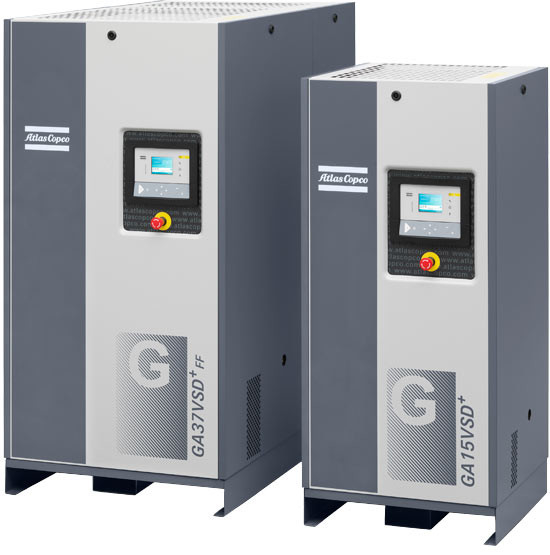

70 kW Atlas GA 75+VSD, Compresseur d' air à vis Atlas Conversion de fréquence

Compresseur d'air à conversion de fréquence à vis rotative de 110 kW Atlas Ga Vsd+75

GA37-110 VSD+.pdf

Le nouveau compresseur révolutionnaire d'Atlas GA75 VSD+

L'innovation
Atlas a révolutionné la construction et les performances des compresseurs.
Le GA 37-110 VSD+ est disposé de manière verticale et compacte, ce qui permet d'économiser de précieux espaces au sol et au travail, de faciliter l'accès à l'entretien et de réduire le coût total de possession pour tous les clients.

Facile à utiliser
• Notre onduleur Neos, développé en interne pour maximiser la fiabilité du compresseur, est conçu pour fournir une protection supplémentaire contre la poussière et d'autres particules.
• Le moteur à fréquence et le groupe motopropulseur complètement fermés assurent des performances même dans les environnements les plus difficiles.
• basé sur une combinaison unique de technologies éprouvées et de composants existants, parfaitement combinés par l'expérience et le savoir-faire d'Atlas.

Il est intelligent.
• Facilité de surveillance et d'entretien grâce à la manette tactile Elektronikon®.
• Les notifications de maintenance et l'état de la machine sont disponibles par e-mail ou SMS SMARTLINK.
• Rapports personnalisés sur la performance énergétique de votre machine, conformément à la norme ISO 50001.

1

Moteur à aimant permanent intérieur (iPM)
• Moteur refroidi à l'huile.
• Refroidissement optimal pour toutes les vitesses et conditions ambiantes.
• Conçu en interne en Belgique.
• roulement du moteur lubrifié à l'huile: pas de (re) graissage, augmenté
Le temps de fonctionnement.
• IP66: étanche à la pression.
• aimants permanents.
2
Nouveau composant de compresseur
• Nouveau profil amélioré du rotor.
• Réduction des pertes de pression.
• Optimisation des portails d'entrée et de sortie.
3
Traction directe
• Conception verticale, moins de pièces.
• refroidis à l'huile, étanches à la pression.
• Aucun engrenage ni ceinture, aucun joint d'arbre.

4

Filtre d'entrée
• Travail lourd.
• Maintenance toutes les 4 000 heures.
• Indicateur de chute de pression.

5

Ventilateur radial
• Compacte.
• Faible niveau de bruit.
• Haute capacité de refroidissement optimisée.
6
Conception de refroidisseur classique
• Séparation intégrée de l'eau.
• Un refroidisseur huile/air séparé.
• Accès facile pour l'entretien.
7
Invertisseur Neos innovant
• L'onduleur conçu en interne par Atlas® contrôle désormais également les moteurs iPM.
• Protection IP5x.
• Un boîtier en aluminium robuste pour un fonctionnement sans problème dans les conditions les plus difficiles.
• Moins de composants: compact, simple et convivial.
8
Sécheuse intégrée
• Une empreinte plus compacte.
• réfrigérant R410A.
9
Le système électronique ®
Contrôleur tactile
• Contrôleur de haute technologie avec indications d'avertissement, arrêt du compresseur et planification de l'entretien.
• Facile à utiliser et conçu pour fonctionner dans les conditions les plus difficiles.
• Surveillance à distance SMARTLINK standard pour optimiser les performances du système d'air et les économies d'énergie.
• Contrôle facultatif de plusieurs compresseurs (2, 4 ou 6 compresseurs).
10
Valve de surveillance
• Optimise le débit d'entrée de l'air.
• Aucune perte par soufflage.
• Conception entièrement en aluminium: sans entretien

11

VSD + Neos cabine
• Le VSD+ est supérieur aux machines au ralenti.
• Les composants électriques restent au frais, ce qui augmente leur durée de vie.
• Un entraînement dédié pour les moteurs à technologie iPM.
• dissipation de chaleur de l'onduleur dans un compartiment séparé.

VSD + pour une économie d'énergie moyenne de 50%

La technologie Variable Speed Drive + (VSD +) d'Atlas s'adapte parfaitement à la demande d'air en réglant automatiquement la vitesse du moteur.Combiné à la conception innovante du moteur iPM (aimant permanent), cela se traduit par une économie d'énergie moyenne de 50% et une réduction moyenne de 37% du coût du cycle de vie d'un compresseur.

Pourquoi la technologie Atlas Variable Speed Drive +?
• Économies d'énergie de 50% en moyenne avec une large plage de débit (20-100%).
• Le contrôleur tactile Elektronikon ® intégré contrôle le régime du moteur et l'onduleur de fréquence à haut rendement.
• Aucun temps de marche au ralenti perdu ou aucune perte de soufflage pendant le fonctionnement.
• Le compresseur peut démarrer/arrêter à pleine pression du système sans avoir besoin de décharger.
• Élimine la pénalité du courant de pointe lors du démarrage.
• Réduit au minimum les fuites du système dues à une pression inférieure du système.
• conformité aux directives EMC (2004/108/CE).
* Comparé aux compresseurs à vitesse fixe, basé sur des mesures effectuées par une agence indépendante d'audit énergétique.

spécifications
