CD 7+ - 160+
Cliquez pour ouvrir notre catalogue:Le séchoir + le séchoir + l'antwerp + le dépliant + EN+2935093945.pdf...
La première solution d'air sec

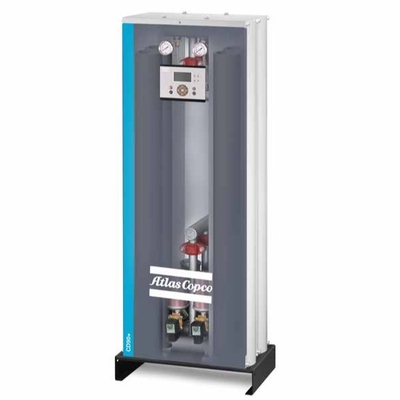

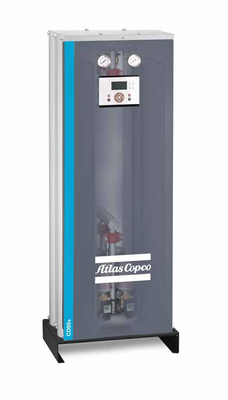

Si vous avez besoin de l'air de la plus haute qualité, le CD 7+-160+ d'Atlas Copco vous le fournit.Nos séchoirs haut de gamme protègent votre système d'air comprimé avec un point de rosée stable aussi bas que -70°C avec une fiabilité et une efficacité énergétique maximales à un débit d'air de 100%.
Excellente performance
- Adsorbant de haute qualité avec des performances d'adsorption fiables et élevées pour un large éventail de conditions de fonctionnement.
- Des points de rosée de pression de -40°C et -70°C sont standard dans la série CD+.
Valve électromagnétique préférée
- Des soupapes électromagnétiques de haute qualité assurent un fonctionnement fiable du séchoir sous différentes conditions de pression.
Contrôleur intelligent et convivial
- Contrôleur LCD pour surveiller l'état de fonctionnement.
- Synchronisée avec le compresseur, avec contrôle conjoint de l'état de commutation du compresseur (chargement et déchargement).
- Indicateurs et avertissements de service et de fonctionnement.
- Contrôle facultatif du point de rosée pour minimiser les pertes d'air de purge (requiert un contrôle facultatif du point de rosée).
- Commande à distance pour le démarrage/arrêt et les alarmes.
Distribution optimisée du débit d'air
- analyse hydrodynamique spécialisée et conception de la distribution du débit d'air pour prolonger la durée de vie de l'adsorbant.
- Une distribution optimisée du débit d'air assure un point de rosée de pression stable.
Maintenance et entretien pratiques
- Changement rapide de l' adsorbant, facile à remplir, éviter le débordement de l' adsorbant.
- Conception spéciale du dispositif de protection de l'adsorbant pour empêcher l'adsorbant de se pulvériser pendant le fonctionnement.
Large plage de pression
- 4 à 10 bar comme standard, jusqu'à 16 bar en option.
- Conception spécialisée pour différentes pressions d'entrée afin de réduire les pertes d'air comprimé.
Spécifications techniques
| Le type |
Pression de travail |
Traitement du débit sous pression sous conditions de point de rosée |
Température maximale (ambiance/entrée) |
chute de pression (sans filtre) |
puissance du moteur |
Voltage ((50 Hz et 60 Hz) |
Les dimensions |
Le poids |
Réservoir d'entrée/ouverture |
| L |
W |
H est |
| une barre |
Le nombre de |
M3/min |
°C |
une barre |
kW |
mm |
mm |
mm |
en kg |
G fil de vis |
| CD7+-70°C |
4 à 16 |
7 |
0.4 |
46 à 50% |
0.04 |
0.04 |
230V/1Ph/50Hz et 60Hz |
550 |
350 |
950 |
90 |
G3/4 " |
| CD11+-70°C |
4 à 16 |
11 |
0.7 |
46 à 50% |
0.04 |
0.04 |
230V/1Ph/50Hz et 60Hz |
550 |
350 |
950 |
90 |
G3/4 " |
| CD14+ à 70°C |
4 à 16 |
14 |
0.8 |
46 à 50% |
0.04 |
0.04 |
230V/1Ph/50Hz et 60Hz |
550 |
350 |
950 |
90 |
G3/4 " |
| CD21+-70°C |
4 à 16 |
21 |
1.3 |
46 à 50% |
0.14 |
0.04 |
230V/1Ph/50Hz et 60Hz |
550 |
350 |
1170 |
100 |
G3/4 " |
| CD28+-70°C |
4 à 16 |
28 |
1.7 |
46 à 50% |
0.18 |
0.04 |
230V/1Ph/50Hz et 60Hz |
550 |
350 |
1480 |
115 |
G1 " |
| CD39+-70°C |
4 à 16 |
39 |
2.3 |
46 à 50% |
0.25 |
0.04 |
230V/1Ph/50Hz et 60Hz |
550 |
350 |
1935 |
135 |
G1 " |
| CD46+-70°C |
4 à 16 |
46 |
2.8 |
46 à 50% |
0.29 |
0.04 |
230V/1Ph/50Hz et 60Hz |
550 |
350 |
1935 |
135 |
G1 " |
| CD53+-70°C |
4 à 16 |
53 |
3.2 |
46 à 50% |
0.14 |
0.06 |
230V/1Ph/50Hz et 60Hz |
550 |
330 |
1170 |
170 |
G1 1/2 " |
| CD63+-70°C |
4 à 16 |
63 |
3.8 |
46 à 50% |
0.18 |
0.06 |
230V/1Ph/50Hz et 60Hz |
550 |
330 |
1480 |
195 |
G1 1/2 " |
| CD77+-70°C |
4 à 16 |
77 |
4.6 |
46 à 50% |
0.29 |
0.06 |
230V/1Ph/50Hz et 60Hz |
550 |
330 |
1935 |
280 |
G1 1/2 " |
| CD98+-70°C |
4 à 16 |
98 |
5.9 |
46 à 50% |
0.25 |
0.08 |
230V/1Ph/50Hz et 60Hz |
550 |
490 |
1480 |
350 |
G2 " |
| CD112+-70°C |
4 à 16 |
112 |
6.7 |
46 à 50% |
0.29 |
0.08 |
230V/1Ph/50Hz et 60Hz |
550 |
490 |
1935 |
400 |
G2 1/2 " |
| CD10+-40°C |
4 à 16 |
10 |
0.6 |
46 à 50% |
0.04 |
0.04 |
230V/1Ph/50Hz et 60Hz |
550 |
350 |
950 |
90 |
G3/4 " |
| CD15+-40C |
4 à 16 |
15 |
0.9 |
46 à 50% |
0.04 |
0.04 |
230V/1Ph/50Hz et 60Hz |
550 |
350 |
950 |
90 |
G3/4 " |
| CD20+-40°C |
4 à 16 |
20 |
1.2 |
46 à 50% |
0.04 |
0.04 |
230V/1Ph/50Hz et 60Hz |
550 |
350 |
950 |
90 |
G3/4 " |
| CD30+-40°C |
4 à 16 |
30 |
1.8 |
46 à 50% |
0.14 |
0.04 |
230V/1Ph/50Hz et 60Hz |
550 |
350 |
1170 |
100 |
G3/4 " |
| CD40+-40°C |
4 à 16 |
40 |
2.4 |
46 à 50% |
0.18 |
0.04 |
230V/1Ph/50Hz et 60Hz |
550 |
350 |
1480 |
115 |
G1 " |
| CD55+-40°C |
4 à 16 |
55 |
3.3 |
46 à 50% |
0.25 |
0.04 |
230V/1Ph/50Hz et 60Hz |
550 |
350 |
1935 |
135 |
G1 " |
| CD65+-40°C |
4 à 16 |
65 |
3.9 |
46 à 50% |
0.29 |
0.04 |
230V/1Ph/50Hz et 60Hz |
550 |
350 |
1935 |
135 |
G1 " |
| CD75+-40°C |
4 à 16 |
75 |
4.5 |
46 à 50% |
0.14 |
0.06 |
230V/1Ph/50Hz et 60Hz |
550 |
330 |
1170 |
170 |
G1 1/2 " |
| CD90+-40°C |
4 à 16 |
90 |
5.4 |
46 à 50% |
0.18 |
0.06 |
230V/1Ph/50Hz et 60Hz |
550 |
330 |
1480 |
195 |
G1 1/2 " |
| CD110+-40°C |
4 à 16 |
110 |
6.6 |
46 à 50% |
0.29 |
0.06 |
230V/1Ph/50Hz et 60Hz |
550 |
330 |
1935 |
280 |
G1 1/2 " |
| CD140+-40°C |
4 à 16 |
140 |
8.4 |
46 à 50% |
0.25 |
0.08 |
230V/1Ph/50Hz et 60Hz |
550 |
490 |
1480 |
350 |
G2 " |
| CD160+-40°C |
4 à 16 |
160 |
9.6 |
46 à 50% |
0.29 |
0.08 |
230V/1Ph/50Hz et 60Hz |
550 |
490 |
1935 |
400 |
G2 1/2 " |
CD+sécheuse*: alumine activée + tamis moléculaire pour les points de rosée de pression -40°C et -70°C
Description de la pression**: la machine standard est recommandée pour l'air comprimé de 7 à 8 bar (plage d'utilisation extrême de 4 à 10 bar), la buse de purification correspondante de 4/10/13 à 16 bar est optionnelle pour réduire la consommation d'air.
Condition de travail de référence:
Température ambiante: 25°C
Température de l'air à l'entrée: 35°C
Pression de travail: 7 bar
Conditions de travail extrêmes:
Température ambiante maximale: 46°C
Température ambiante minimale: 2°C
Température maximale d'entrée: 50°C
