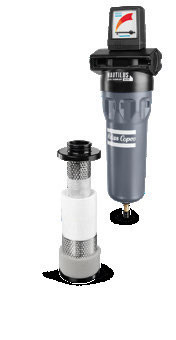

Filtres à air comprimé UD+Série Atlas 16 bar Coalescing à l'huile

Filtres à air comprimé Atlas Ud+Series Filtres à coagulation d'huile à haute performance deux en un

Cliquez pour ouvrir notre catalogue:Filtres + anvers + dépliant + EN + 2935093245 + 20210602.pdf...

Filtres à fusion d'huile deux en un avec des économies d'énergie extrêmes

Les filtres UD+ réduisent efficacement les aérosols d'huile, la poussière humide et les gouttelettes d'eau dans votre flux d'air comprimé pour protéger votre investissement, vos équipements et vos processus.L'UD+ combine deux étapes de filtration (DD+ et PD+) en une seule, une technologie unique pour répondre aux exigences de haute qualité de diverses applications et pour assurer une économie d'énergie maximale.

Les bienfaits

Économies d'énergie de 40%
Une chute de pression de 40% inférieure à celle de la combinaison de filtres conventionnels entraîne une efficacité énergétique de 40% supérieure.
L' air pur
La pureté de l'air est égale à celle obtenue en utilisant deux filtres en ligne, grâce au paquet de filtres épais des filtres UD+.
Économisez de l' espace
Le concept de filtration deux en un réduit l'espace d'installation et la complexité, ce qui rend les filtres UD+ particulièrement adaptés pour les applications où l'espace est à un prix.
Économisez de l'argent
Installez des filtres UD+ pour bénéficier d'économies de coûts significatives par rapport aux

Résultats

UD+
Contaminant Aérosol d'huile/poussière humide
Méthode d'essai selon la norme ISO 8573-2:2007, norme ISO 12500-1:2007
Transports maximaux d'huile (mg/m3) * 0.0009
Réduction de la pression sur le sol humide (mbar) 245
Service d'élément Après 4 000 heures de fonctionnement ou 1 an
Précédent séparation par eau

* Concentration d'huile d'entrée = 10 mg/m3.

Facteurs de correction
Pression à l'entrée (bar) 1 2 3 4 5 6 7 8 10 12 14 16
Pression à l'entrée (psig) 15 29 44 58 72.5 87 102 116 145 174 203 232
Facteur de correction 0,38 0,53 0,65 0,75 0,83 0,92 1,00 1,06 1,20 1,31 1,41 1.50

Exemple
• pression de travail 3 bar (g), débit d'air comprimé 35 l/s.
• Pour obtenir la capacité à pression de travail, on multiplie la capacité nominale du filtre sélectionné par le facteur de correction correspondant à la pression de travail requise:
- Taille 45+: 45 l/s * 0,65 = 29 l/s => la taille du filtre 45+ n'est pas suffisamment grande.
- Taille 60+: 60 l/s * 0,65 = 39 l/s => la taille du filtre 60+ est la taille à choisir.

Les options
• Kit de raccordement des filtres pour un montage facile en série (9-550 l/s).
• Le kit de montage murale simplifie l'installation (9 à 550 l/s).
• L'accouplement rapide relie le filtre à un drain ou à un séparateur huile/eau.
• Contact sans tension monté dans le manomètre différentiel, pour indiquer à distance le remplacement de la cartouche.
• Département électronique de l'air comprimé sans perte d'air comprimé et fonction d'alarme (département électronique de l'air est en option sur les tailles 9 + - 550 +, 850 + T et 1100 + T; standard sur les tailles 550 + F et plus).

Certification
• ISO 8573-2:2007
• Norme ISO 12500-1:2007
